- Fotorelay ini cocok untuk sistem baterai otomotif 800 V -

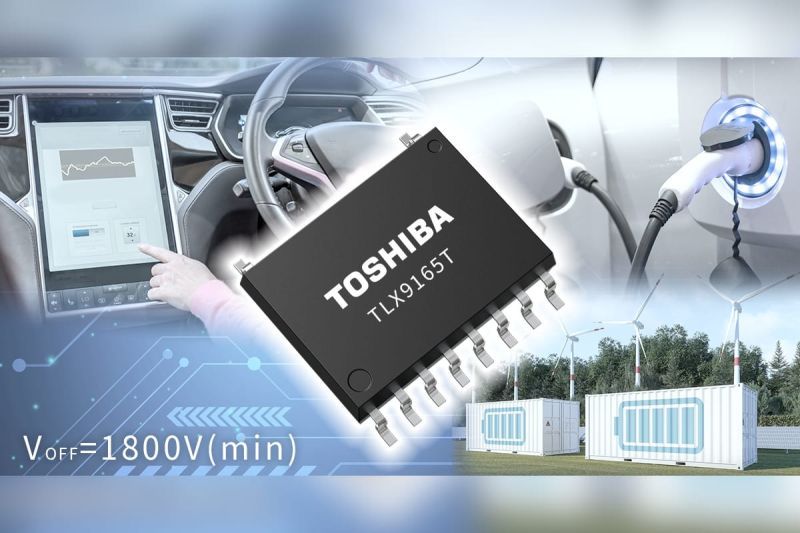

Kawasaki, Jepang--(ANTARA/Business Wire)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba") meluncurkan produk fotorelay otomotif[1], “TLX9165T”, dalam paket SO16L-T 10pin, yang mendukung baterai otomotif bertegangan tinggi dengan tegangan tahan output 1800 V (min). Pengiriman dalam jumlah besar dimulai pada hari ini.
Waktu pengisian daya yang lebih singkat dan jarak tempuh yang lebih jauh adalah hal yang penting agar kendaraan listrik semakin banyak digunakan. Kedua hal tersebut hanya dapat dicapai melalui pengoperasian sistem baterai yang lebih efisien. Sistem manajemen baterai (BMS) merealisasikan pengoperasian sistem yang efisien melalui pemantauan status pengisian daya baterai serta isolasi antara baterai dan bodi kendaraan yang tak kalah pentingnya agar baterai bertegangan tinggi dapat digunakan dengan aman. BMS tersebut menggunakan fotorelay yang diisolasi secara elektrik sehingga mampu menangani tegangan tinggi.
Sistem penyimpanan energi (ESS) yang digunakan untuk memastikan pengoperasian energi terbarukan secara efisien, juga menggunakan konfigurasi yang mirip dengan BMS. Sistem ini menangani tegangan tinggi yang sama dengan kendaraan listrik dan menggunakan fotorelay yang diisolasi secara elektrik.
Kendaraan listrik pada umumnya menggunakan sistem baterai 400 V. Namun, makin banyaknya permintaan terkait jarak tempuh yang lebih jauh serta pengisian daya yang lebih cepat akan mempercepat beralihnya sistem baterai ke 800 V. Fotorelay yang digunakan pada sistem baterai tersebut harus memiliki tegangan tahan sekitar dua kali lipat dari tegangan sistem, yaitu 1600 V atau lebih untuk sistem 800 V. Fotorelay baru dari Toshiba mengombinasikan MOSFET tegangan tinggi dengan desain baru dan tegangan tahan output 1800 V (min), yang menjadikannya sangat cocok untuk sistem 800 V.
Paket SO16L-T 10-pin menggunakan resin yang memiliki Indeks Pelacakan Komparatif (CTI)[2] sebesar 600 atau lebih, yang termasuk kelompok material I[3] dalam standar internasional IEC 60664-1[4]. Konfigurasi pinnya memastikan jarak rambat 7,5 mm atau lebih[5] di sisi receiver cahaya. Spesifikasi ini sesuai dengan IEC 60664-1, serta menghasilkan tegangan pengoperasian sebesar 1500 V.
Jarak pin dan konfigurasi pinnya sama seperti SO16L-T[6], sehingga dapat digunakan pada PCB yang memiliki rangkaian biasa.
Toshiba akan terus mengembangkan produk fotorelay yang sesuai untuk sistem baterai di bidang otomotif dan sistem penyimpanan energi di bidang peralatan industri, yang berkontribusi pada pengoperasian peralatan yang aman.
Catatan:
[1] Fotorelay: Sisi primer (kontrol) dan sisi sekunder (sakelar) diisolasi secara elektrik. Sakelar yang terhubung langsung ke jalur listrik dan sakelar antara peralatan yang berbeda kutub ardenya dapat dikontrol melalui penghalang isolasi.
[2] Indeks Pelacakan Komparatif (CTI): IEC 60112[7] mendefinisikan CTI sebagai tegangan maksimum yang mungkin terjadi sebelum tetesan larutan amonium klorida di atas permukaan material isolasi menyebabkan pelacakan dalam kondisi pengujian tertentu.
[3] Kelompok material I: Salah satu klasifikasi molded material dalam IEC 60664-1[4] yang mengacu pada material dengan Indeks Pelacakan Komparatif (CTI)[2] sebesar 600 atau lebih.
[4] IEC 60664-1: Standar ini menetapkan prinsip, persyaratan, dan metode pengujian untuk koordinasi isolasi untuk sistem dengan tegangan hingga 1000 V untuk AC atau 1500 V untuk DC.
[5] Jarak rambat 7,5 mm atau lebih: Jarak rambat yang diperlukan untuk tegangan pengoperasian 1500 V, kelompok material I, tingkat polusi 2 (tingkat polusi lingkungan pengoperasian tempat peralatan listrik tersebut digunakan: polutan bersifat non-konduktif sepenuhnya, tetapi berpotensi menjadi konduktif apabila terjadi kondensasi).
[6] SO16L-T: Paket yang digunakan untuk TLX9160T dan TLX9152M Toshiba.
[7] IEC 60112: Standar internasional yang menetapkan metode pengujian untuk mengukur Indeks Pelacakan Komparatif (CTI) pada material isolasi. Standar ini digunakan untuk mengevaluasi karakteristik (pelacakan) gangguan listrik pada permukaan material isolasi padat.
Aplikasi
- Peralatan otomotif: BMS (pemantauan tegangan baterai, deteksi relai mekanis yang menempel, deteksi gangguan arde, dsb.)
- Peralatan industri: ESS
- Pengganti relai mekanis
Spesifikasi
- Tegangan tahan output: VOFF= 1800 V (min)
- Perangkat normal terbuka (1-Form-A)
- Peringkat arus longsor: IAV= 0,6 mA
- Tegangan isolasi tinggi: 5000 Vrms (min)
- Memenuhi kualifikasi AEC-Q101
- Sesuai dengan Standar Internasional IEC 60664-1
Spesifikasi Utama
(Kecuali ditentukan berbeda, Ta= 25) | ||||
Nomor komponen | ||||
Kontak | 1-Form-A | |||
Peringkat | Arus maju input IF(mA) | 30 | ||
Arus kondisi ON ION(mA) | 30 | |||
Suhu pengoperasian Topr(°C) | -40 hingga 125 | |||
Arus longsor IAV (mA) | 0,6 | |||
Karakteristik | Arus kondisi OFF IOFF | VOFF= 1500 V | Maks. | 0,1 |
Tegangan tahan | IOFF= 10 μA | Min. | 1800 | |
Kondisi | Tegangan suplai VDD (V) | Maks. | 1500 | |
Karakteristik | Arus LED pemicu IFT (mA) | ION= 30 mA, t = 10 mdet | Maks. | 3 |
Arus LED balik IFC (mA) | IOFF= 100 μA, Ta= -40 hingga 125°C, | Min. | 0,05 | |
Tahanan kondisi ON | ION= 30 mA, | Maks. | 340 | |
Karakteristik | Waktu nyala tON | IF= 10 mA, RL= 20 kΩ, VDD= 40 V | Maks. | 1 |
Waktu mati tOFF | Maks. | 1 | ||
Karakteristik | Tegangan isolasi BVS | AC, 60 det | Min. | 5000 |
Jarak bebas (mm) | Min. | 8 | ||
Jarak rambat (mm) | Min. | 8 | ||
Paket | Nama | SO16L-T 10-pin | ||
Ukuran (mm) | Tipikal | 10,3×10,0×2,45 | ||
Pemeriksaan Sampel dan Ketersediaan | ||||
Buka tautan di bawah untuk mengetahui lebih lanjut tentang produk baru.
TLX9165T
Buka tautan di bawah untuk mengetahui lebih lanjut tentang Isolator dan Solid State Relay Toshiba.
Isolator/Solid State Relay
Buka tautan di bawah untuk mengetahui lebih lanjut tentang Perangkat Otomotif Toshiba.
Perangkat Otomotif
Untuk mengetahui ketersediaan produk baru di distributor daring, kunjungi:
TLX9165T
Beli Secara Daring
