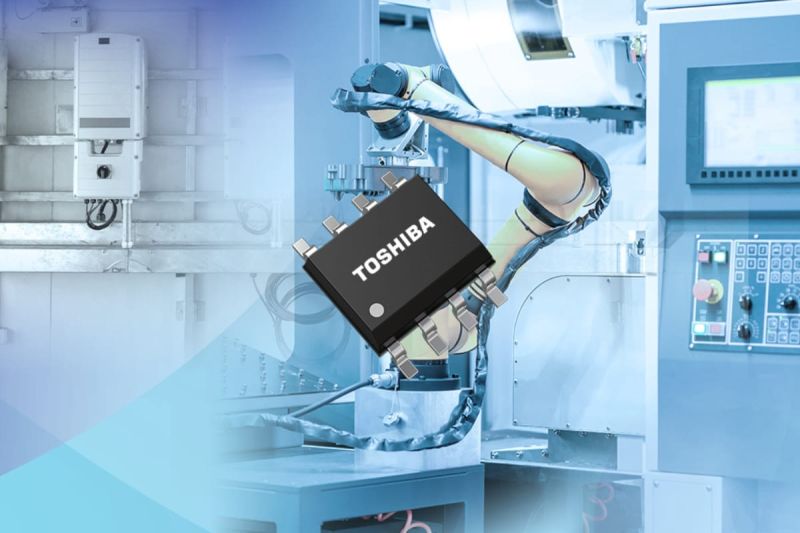

Kawasaki, Jepang--(ANTARA/Business Wire)-- Toshiba Electronic Devices & Storage Corporation ("Toshiba") telah meluncurkan empat isolator digital standar dual-channel berkecepatan tinggi untuk peralatan industri. Produk “Seri DCL52xx00” yang baru ini mendukung operasi yang stabil dengan Common Mode Transient Immunity (CMTI) yang tinggi, sebesar 100 kV/μs (tip.)[1] dan laju data berkecepatan tinggi sebesar 150 Mbps (maks.)[2]. Pengiriman dimulai pada hari ini.
Konfigurasi channel "DCL520C00” dan “DCL520D00" merupakan dua channel maju, sedangkan "DCL521C00” dan “DCL521D00" memiliki satu channel maju dan satu channel mundur. Produk dual-channel baru ini menyusul produk quad-channel yang telah dirilis sebelumnya dalam "DCL54xx01 Series" sebagai isolator digital standar untuk peralatan industri. Dengan ditambahkannya produk baru ini, jajaran produk Toshiba secara keseluruhan kini meliputi 14 produk, yang memiliki berbagai pilihan konfigurasi channel dan membantu meningkatkan fleksibilitas desain.
Produk Seri DCL52xx00 yang baru ini menggunakan metode transmisi terisolasi tipe kopling magnetik milik Toshiba untuk mencapai CMTI yang tinggi, yaitu 100 kV/μs (tip.), sama dengan produk Seri DCL54xx01. Dengan demikian, ketahanan tingkat tinggi terhadap gangguan listrik antara input dan output dapat dihasilkan dalam transmisi sinyal terisolasi, sehingga transmisi sinyal kontrol menjadi stabil, dan berkontribusi pada pengoperasian peralatan yang stabil.
Selain itu, distorsi lebar pulsa rendah 0,8 ns (tip.)[3] dan laju data berkecepatan tinggi 150 Mbps (maks.) juga tercapai. Produk baru ini cocok untuk aplikasi komunikasi berkecepatan tinggi multi-channel seperti antarmuka I/O dengan UART[4] dan komunikasi I2 C[5].
Toshiba telah memulai produksi massal isolator digital standar untuk peralatan industri dan peralatan otomotif. Ke depannya, perusahaan ini akan meningkatkan jajaran paket dan jumlah channel di kedua area tersebut. Toshiba akan terus menyediakan perangkat isolasi berkualitas tinggi dan fotokopler yang mendukung keandalan dan transmisi data real-time yang dibutuhkan oleh peralatan industri dan otomotif.
Catatan: | |
[1] | Kondisi uji: VI =VDDI atau 0V, VCM =1500V, Ta =25°C (VDDI adalah VDD1 atau VDD2 sisi input) |
[2] | Kondisi uji: VDD1 =VDD2 =2,25 hingga 5,5V, Ta =-40 hingga 125°C |
[3] | Kondisi uji: VDD1 =VDD2 =5V, Ta =25°C |
[4] | UART (Universal Asynchronous Receiver Transmitter), komunikasi serial asinkron. Metode komunikasi untuk mengirim dan menerima data tanpa sinyal jam. |
[5] | I2 C (Inter-Integrated Circuit), komunikasi serial sinkron. Metode komunikasi untuk mengirim dan menerima data yang disinkronkan dengan sinyal jam. |
Aplikasi
- Sistem otomasi industri (Programmable Logic Controller (PLC), antarmuka I/O, dsb.)
- Kontrol motor
- Inverter
Fitur
- Dual-channel:
Dua channel maju;
Satu channel maju dan satu channel mundur
- Common Mode Transient Immunity (CTMI) yang tinggi: 100 kV/μs (tip.)
- Laju data berkecepatan tinggi: t_bps=150 Mbps (maks.)
Spesifikasi Utama
Nomor komponen | |||||||
Jumlah channel | 2 | 2 | 2 | 2 | |||
Logika output default | Rendah | Tinggi | Rendah | Tinggi | |||
Paket | SOIC8-N | ||||||
Peringkat | Suhu pengoperasian Topr (°C) | -40 hingga 125 | |||||
Suhu penyimpanan Tstg (°C) | -65 hingga 150 | ||||||
Voltase isolasi daya tahan maksimum (60s) BVS (Vrms) | Ta =25°C | Maks. | 3000 | ||||
Kondisi | Voltase catu daya VDD1 , VDD2 (V) | Topr =-40 hingga 125°C | 2,25 hingga 5,5 | ||||
Karakteristik | Common Mode Transient Immunity CMTI (kV/μs) | VI =VDDI atau 0V, VCM =1500V, Ta =25°C | Tip. | 100 | |||
Laju data t_bps (Mbps) | VDD1 =VDD2 =2,25 hingga 5,5V, Ta =-40 hingga 125°C | Maks. | 150 | ||||
Distorsi lebar pulsa PWD (ns) | VDD1 =VDD2 =5V, Ta =25°C | Tip. | 0,8 | ||||
Delay propagasi tPHL , tPLH (ns) | Tip. | 10,9 | |||||
Pemeriksaan Sampel Ketersediaan | |||||||
Ikuti tautan di bawah ini untuk informasi lebih lanjut tentang produk baru.
DCL520C00
DCL520D00
DCL521C00
DCL521D00
Ikuti tautan di bawah ini untuk informasi lebih lanjut tentang Isolator digital standar Toshiba.
Isolator Digital Standar
Untuk memeriksa ketersediaan produk baru di distributor online, kunjungi:
DCL520C00
Beli Online
DCL520D00
Beli Online
DCL521C00
Beli Online
DCL521D00
Beli Online
* Nama perusahaan, nama produk, dan nama layanan mungkin merupakan merek dagang masing-masing perusahaan.
* Informasi dalam dokumen ini, termasuk harga dan spesifikasi produk, isi layanan dan informasi kontak, adalah yang terbaru pada saat informasi ini diumumkan, tetapi dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
Tentang Toshiba Electronic Devices & Storage Corporation
Toshiba Electronic Devices & Storage Corporation adalah penyedia terkemuka di bidang solusi semikonduktor dan solusi penyimpanan yang canggih. Dengan pengalaman dan inovasi selama lebih dari setengah abad, kini menawarkan semikonduktor diskrit, produk sistem LSI sistem dan HDD yang luar biasa kepada pelanggan dan mitra bisnis.
17.000 karyawannya di seluruh dunia memiliki tekad yang sama, yaitu memaksimalkan nilai produk dan mendorong kerja sama erat dengan pelanggan untuk menciptakan nilai dan pasar baru bersama-sama. Perusahaan ini berharap dapat membangun dan berkontribusi terhadap masa depan yang lebih baik bagi semua orang di mana saja
Ketahui lebih lanjut di https://toshiba.semicon-storage.com/ap-en/top.html
Tersedia Galeri Multimedia/Foto: https://www.businesswire.com/news/home/20251027436284/en
Pengumuman ini dianggap sah dan berwenang hanya dalam versi bahasa aslinya. Terjemahan-terjemahan disediakan hanya sebagai alat bantu, dan harus dengan penunjukan ke bahasa asli teksnya, yang adalah satu-satunya versi yang dimaksudkan untuk mempunyai kekuatan hukum.
